هيكل لوحة ثنائي الفينيل متعدد الكلور

يتضمن هيكل لوحة ثنائي الفينيل متعدد الكلور بشكل أساسي هياكل طبقة لوحات مختلفة مثل لوحات الطبقة الواحدة ، ولوحات الطبقة المزدوجة ، ولوحات الطبقات متعددة الطبقات . فيما يلي تحليل هيكلي مفصل:

1. لوحة طبقة واحدة
التركيب الهيكلي: هناك رقائق نحاسية على جانب واحد فقط ، ولا يتم وضع أي رقائق نحاسية على الجانب الآخر . على الجانب بدون رقائق نحاسية ، ويستخدم الجانب مع رقائق النحاس بشكل أساسي للأسلاك واللحام.
سيناريوهات التطبيق: مناسبة للدوائر البسيطة ، مثل الساعات الإلكترونية ، ألعاب ، إلخ . عملية إنتاجها بسيطة وتكون التكلفة منخفضة ، لكن وظائفها واحدة نسبيًا .

2. لوحة طبقة مزدوجة
المادة الركيزة: واحد شائع الاستخدام هو fr -4 ، وهو مزيج من الألياف الزجاجية وراتنج الايبوكسي . لديه قوة ميكانيكية جيدة وعزل ومقاومة للحرارة ، ويمكن أن توفر دعمًا مستقرًا للوحة الدائرة .
طبقة موصلة: أي ، رقائق النحاس ، التي يتم توزيعها على الجوانب العلوية والسفلية للركيزة . يتم تشكيل أنماط الدوائر المختلفة من خلال عملية الحفر للنقل الحالي . يمكن تحديد سماكة رقائق النحاس وفقًا للمتطلبات {2} على سبيل المثال ، 1 Oound (Oz). الرقائق مناسبة للدوائر العادية .
المواد العازلة: يتم استخدام PP (prepreg) كمواد عازلة في منتصف لوحة الطبقة المزدوجة . إنها مزيج من الراتنجات شبه المتقطعة والألياف الزجاجية ، والتي يمكن أن تربط الطبقتين معًا وضمان عدم وجود دائرة قصيرة بين الطبقتين {.
مادة حماية السطح: بما في ذلك قناع اللحام وطبقة الشاشة الحريرية . ، يكون قناع اللحام أخضرًا أو أحمرًا أو أسودًا بشكل عام ، والذي يستخدم لحماية رقائق النحاس من الأكسدة والصدأ ، ومنع اللحام من التدفق إلى الأماكن غير المرغوب فيها أثناء اللحام ، مع الكشف عن الوسادات فقط ؛ عادةً ما تكون طبقة شاشة Silkscreen حبرًا بيضاء ، وتستخدم لطباعة النص أو الرموز مثل مواضع المكونات والنماذج على لوحة ثنائي الفينيل متعدد الكلور ، وتسهيل التجميع والصيانة .
سيناريوهات التطبيق: عملية الإنتاج أبسط نسبيًا من تلك الخاصة بالوحات متعددة الطبقات . وهي مناسبة للدوائر المتوسطة التعقيد ، مثل معدات الصوت ، وتجمعات التلفزيون ، وما إلى ذلك.

3. لوحة طبقات متعددة
طبقة الإشارة: تستخدم لوضع المكونات والأسلاك ، وهي الطبقة الرئيسية التي تربط المكونات المختلفة ، بما في ذلك الطبقة العليا (الطبقة العليا) ، والطبقة السفلية (الطبقة السفلية) ، وطبقات الأسلاك المتعددة للإشارة . تؤثر بشكل مباشر
طبقة الطاقة والطبقة الأرضية: عادة ما تكون موجودة في الطبقة الوسطى ، وتستخدم لتوفير إمدادات طاقة مستقرة وتأريض للوحة الدوائر بأكملها . على سبيل المثال ، في لوحة من أربعة طبقات ، قد تكون الطبقة الوسطى 1 بمثابة "قناة مخصصة للسلطة" ، مثل القناة المخصصة للوحدة "(واللوحات المتوسطة" (قد تكون هناك قناة أخرى في الأوسط). طبقة أو بمثابة طبقة الأسلاك لمجموعة أخرى من خطوط الإشارة .
الطبقة العازلة: يتم استخدام FR -4 أو غيرها من المواد العازلة لفصل الطبقات الموصلة المختلفة ، ومنع الدوائر القصيرة ، وضمان استقلال واستقرار الإشارات .

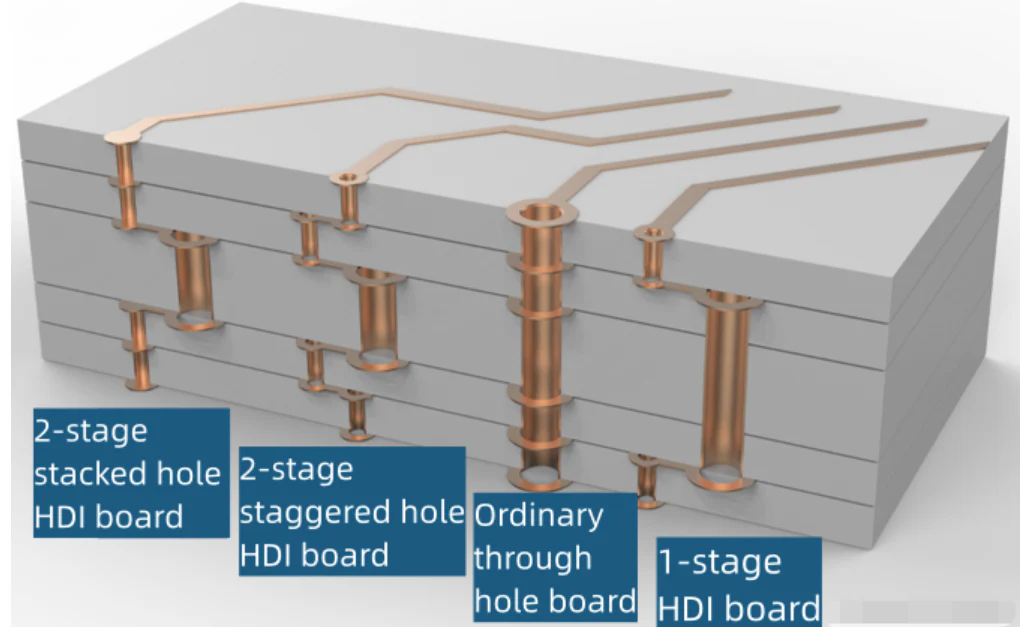

VIAS: بما في ذلك الثقوب والثقوب العمياء والثقوب المدفونة . من خلال الثقوب التي يتم تشغيلها عبر اللوحة بأكملها وتستخدم لتوصيل دوائر الطبقات المختلفة والمكونات التقليدية ؛ تُستخدم الثقوب العمياء لتوصيل الطبقة العليا والطبقات الداخلية ، عادةً لنقل الإشارة عالي التردد ، مما قد يقلل من طول المسار ويجعل ناقل حركة الإشارة بشكل أسرع ؛ الثقوب المدفونة هي المسؤولة عن الاتصالات الكهربائية بين الطبقات الداخلية . في الألواح عالية الكثافة ، يمكن أن يستوعب مزيج من الثقوب العمياء والثقوب المدفونة المزيد من الخطوط مع تجنب أن تكون اللوحة سميكة للغاية .
طبقة المعالجة السطحية: على غرار لوحة الطبقة المزدوجة ، تحتوي على قناع لحام وطبقة شاشة حريرية ، والتي تلعب أدوار الحماية والتعريف {}
سيناريوهات التطبيق: مناسبة للدوائر المعقدة عالية الكثافة وعالية السرعة وعالية التردد ، مثل اللوحات الأم للكمبيوتر ، واللوحات الأم للهاتف المحمول ، إلخ . يمكن زيادة عدد الطبقات لتلبية متطلبات الأداء للدائرة .
