ما هي الاختلافات بين الكابلات شبه المتأخرة وشبه المرنة؟



المقارنة بين الكابلات شبه الجانبية وشبه المرنة

تستخدم كل من الكبلات شبه المتشددة وشبه المرنة على نطاق واسع في سيناريوهات الاتصال العالية والمنخفضة التردد ، لكنها تختلف اختلافًا كبيرًا في سيناريوهات البنية والمرونة والأداء والتقديم . أدناه مقارنة مفصلة:



1. التصميم الهيكلي

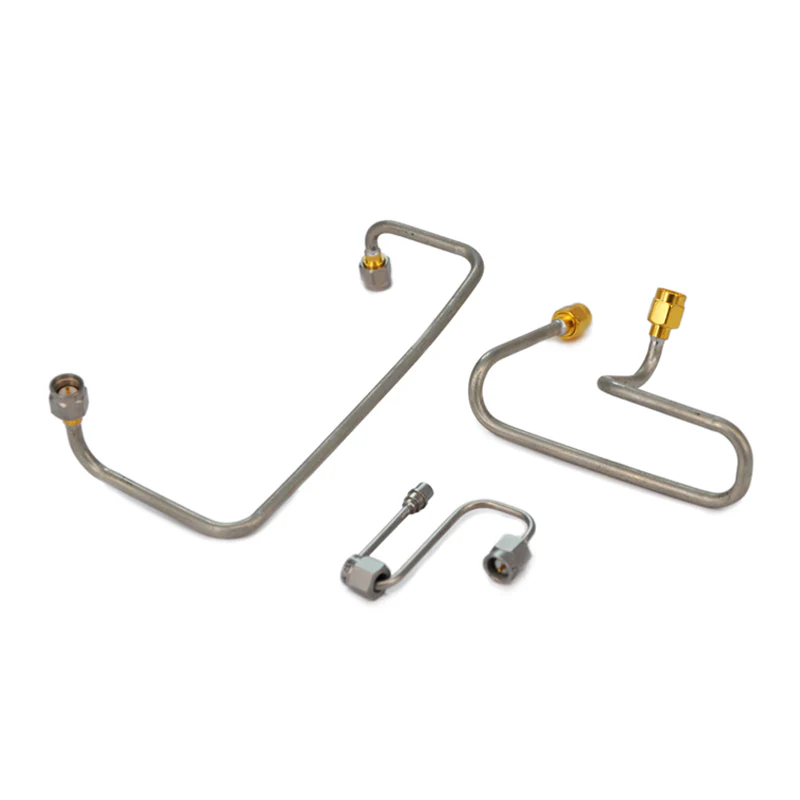

الكابلات شبه الصلبة
يتكون الموصل الخارجي من مادة صلبة غير قابلة للانفصال (عادةً نحاس) بقطر ثابت ؛ يتم دعم الموصل الداخلي مركزيًا بواسطة مادة عازلة (E . g . ، ptfe) .
بمجرد تشكيله ، يحافظ على شكل ثابت ولا يمكن ثنيه بسهولة أو إعادة تشكيله بدون أدوات متخصصة .

الكابلات شبه المرنة
يتميز الموصل الخارجي ببنية مضفر ، مع طبقة مضفر بالكامل معلبة ، مما يجعلها أكثر تشوهًا من الموصل الخارجي الصلب للكابلات شبه الصلبة . يتم دعم الموصل الداخلي أيضًا بواسطة مادة عازلة ، لكن الهيكل المضفر يسمح بالانحناء المتكرر وتشكيله باليد أو الأدوات البسيطة {{2}



2. مقارنة المرونة

الكابلات شبه الصلبة
لديهم صلابة عالية ، والحفاظ على شكلهم بعد التكوين وإظهار مقاومة قوية للانحناء .

الكابلات شبه المرنة
أنها توفر مرونة معتدلة ، أو السماح بالانحناء المتكرر ، واللف ، أو التوجيه حول العقبات دون تلف دائم . تقع مرونتها بين الكابلات الصلبة والمرنة تمامًا .



3. معلمات الأداء الكهربائي

المعلمة	الكابلات شبه الصلبة	الكابلات شبه المرنة
استقرار المقاومة	ممتاز - الهندسة الثابتة يضمن مقاومة ثابتة في جميع الترددات .	قد تسبب الموصلات الخارجية شبه الصاخبة ولكنها أدنى من تقلبات مقاومة خفيفة في الترددات العالية للغاية .
خسارة	فقدان الإدراج المنخفض ، وخاصة في نطاقات الميكروويف (حتى 100+ ghz) ، بسبب السطح الأملس للموصل الخارجي الصلب .	فقدان إدراج أعلى من نصف الجيود ، وخاصة في الترددات العالية ، بسبب الفجوات الصغيرة والمخالفات السطحية في الموصل الخارجي المضفر .
فعالية التدريع	ممتاز (عادة> 100 ديسيبل) . يمنع الموصل الخارجي الصلب بشكل فعال EMI و RFI .	جيد (عادة 80 ديسيبل) ولكن أقل من الفجوات شبه الجوية . في الموصل المضفر قد يتسبب في تسرب EMI بسيط .
القدرة على التعامل مع الطاقة	أعلى - الموصلات الصلبة لها تبديد حراري فعال ، مناسب لسيناريوهات الطاقة العالية .	الحد الأدنى - الموصلية الحرارية الضعيفة للموصلات المضفرة يحد من قدرة الطاقة .



سيناريوهات التطبيق 4.

الكابلات شبه الصلبة
مناسبة للسيناريوهات عالية التردد ، عالية الدقة التي تتطلب استقرارًا صارمًا وخسارة منخفضة ، مثل:

أنظمة الفضاء والدفاع (رادار ، اتصالات عبر الأقمار الصناعية) ؛

معدات اختبار الميكروويف (تحليلات شبكة المتجهات ، مولدات الإشارة) ؛

الأجهزة الطبية (آلات التصوير بالرنين المغناطيسي ، أنظمة علاج الميكروويف) ؛

تثبيتات دائمة بأطوال ثابتة (E . g . ، مغذيات هوائي المحطة الأساسية) .

الكابلات شبه المرنة
مناسبة للسيناريوهات التي تحتاج إلى مرونة معتدلة مع الأداء الجيد ، مثل:

إعدادات الاختبار المحمولة (E . g . ، الاتصالات بين الأدوات و duts) ؛

أنظمة RF الداخلية (أجهزة التوجيه wifi ، معززات الإشارة الخلوية) ؛

السيناريوهات التي تتطلب إعادة تكوين عرضية (E . g . ، تطوير النموذج الأولي المختبر) ؛

الاتصالات الداخلية في مصفوفات تبديل RF .

ملخص

تتفوق الكابلات شبه الشديدة في سيناريوهات التثبيت الثابتة ذات الأداء العالي ، مما يوفر ثباتًا فائقًا وخسارة منخفضة . الكابلات شبه المرنة ، من ناحية أخرى ، أكثر فائدة في السيناريوهات التي تتطلب مرونة معتدلة مع الأداء الجيد ، والموازنة الوظيفية وقابلية استخدام.}



ملاحظات تكميلية: اختلافات التكلفة والصيانة

الكابلات شبه الصلبة:
تعد تكاليف التصنيع المرتفعة بسبب الموصل الخارجي النحاسي الصلب والحاجة إلى أدوات متخصصة لتشكيل . التثبيت والصيانة أكثر تعقيدًا (يتطلب مشغلات محترفة) . ومع ذلك ، فإن أدائهم المستقر ، ومقاومة الشيخوخة ، والنتيجة تؤدي إلى انخفاض تكاليف المدى الطويل ، مما يجعلها مناسبة للسيناريو مع متطلبات الصلابة الصارمة {{3}

الكابلات شبه المرنة:
تكاليف أقل بسبب عمليات الإنتاج الأكثر بساطة للموصلات الخارجية المضفر ولا توجد حاجة إلى أدوات تكوين متخصصة . بالإضافة إلى ذلك ، فإن قابلية الانحناء اليدوي تقلل من تكاليف الصيانة وإعادة التكوين ، مما يجعلها مثالية للسيناريوهات التي تتطلب تعديلات متكررة أو مع قيود الميزانية .



التمديد: مقارنة موجزة مع الكابلات المرنة بالكامل

لفهم تحديد المواقع "شبه المرن" بشكل أفضل ، فإن المقارنة المختصرة مع الكابلات المرنة بالكامل مفيدة:
تحتوي الكابلات المرنة تمامًا على موصلات خارجية عادةً ما تكون مضفرًا من خيوط النحاس الدقيقة (مع القليل أو بدون صناديق) ، مما يوفر مرونة شديدة للانحناء أو حتى التعرق . ومع ذلك ، فإن أدائها الكهربائي أقل من cablies ، فهو أمر مختلط ، و.. احتياجات مرونة عالية (e . g . ، أسلاك سماعة الرأس ، الاتصالات الداخلية في الأجهزة الصغيرة) .
تحقق الكابلات شبه المرنة توازنًا بين المرونة والأداء ، وملء الفجوة بين الكابلات شبه المتنوعة (الأداء العالي ولكن غير قابل للتكيف) ومرونة تامة (مرونة عالية ولكن الأداء الأضعف) .
