الاختلافات والاتصالات بين تعميمات الترددات اللاسلكية وعزلات الترددات اللاسلكية

مبدأ العملية:

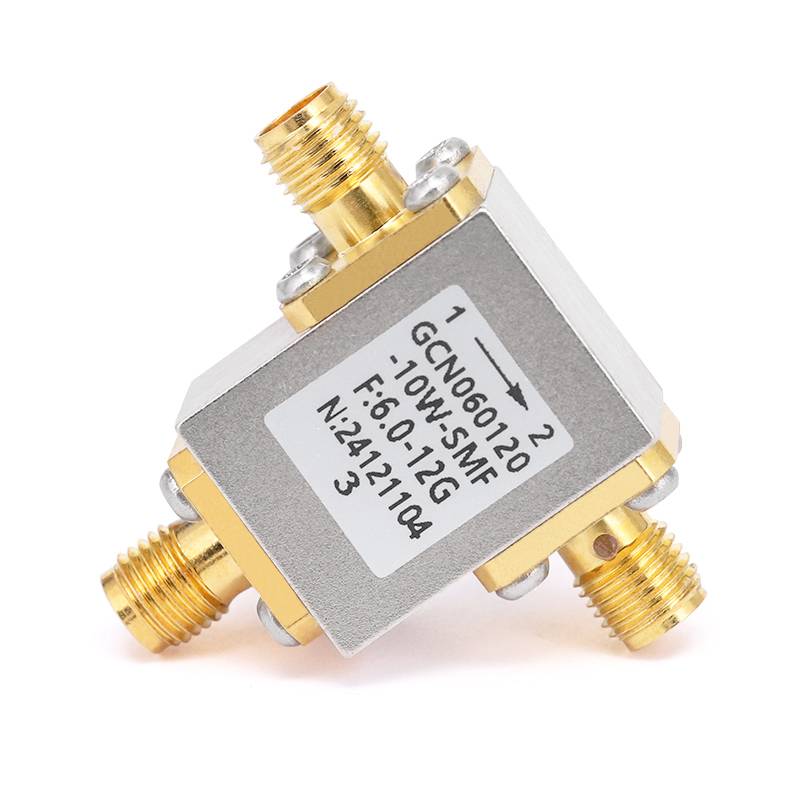

RF circulator:

الدورة الدموية عبارة عن جهاز ثلاثي المنافذ (أو أكثر) يوجه إشارات RF في اتجاه محدد بين المنافذ . يضمن أن تتدفق الإشارات من منفذ إلى آخر في اتجاه محدد .

تعمل الدورة الدموية على أساس التأثيرات غير الخطية للمواد المغناطيسية . وهي تتكون عادةً من مادة غير خطية دوارة مقترنة بحقل مغناطيسي . في مركب ثلاثي الميناء ، وتذهب الإشارة من المنفذ 1 إلى المنفذ 2 ، وتذهب إشارة المنفذ 2 إلى المنفذ 3 ، وإشارة المنفذ 3 إلى الوراء إلى بورت {{9}

RF عزل:

عادةً ما يكون المعزل هو جهاز ثنائي المنفذ يسمح للإشارة بالتدفق من منفذ إلى آخر أثناء منع أي إشارة من العودة إلى المصدر الأصلي .

على غرار الدورة الدموية ، يستخدم المعزل مواد مغناطيسية لتشغيله ، ولكن يحتوي فقط على منفذي . يمنع العزل تدفق الإشارة العكسي ، ويعزل المصدر من أي إشارات انعكسية قد تسبب تلفًا أو تداخلًا .



مبدأ التشغيل الرئيسي: المواد المغناطيسية

كلا الجهازين النفوذالمواد المغناطيسية(e . g . ، ferrite) تحت حقل مغناطيسي ثابت . يحفز المجال المغناطيسيانتشار غير متكررمن إشارات RF ، يختلف سلوك الإشارة المعنى عند السفر إلى الأمام مقابل. للخلف . يتيح هذا غير إعادة التوتر:

الدورة الدموية لتوجيه إشارات متتالية بين المنافذ .

العوامل لقمع الإشارات العكسية (التوهين العالي في الاتجاه المعاكس ، فقدان منخفض في الاتجاه الأمامي) .



التطبيقات العملية: حالات الاستخدام في العالم الحقيقي

الدورة الدموية:

في أنظمة الرادار ، يقومون بفصل الإشارات المرسلة والمستلمة (جهاز الإرسال → هوائي → مستقبل دون تداخل) .

في شبكات الاتصالات ، تتيح تدفق الإشارة ثنائية الاتجاه على قناة واحدة (e . g . ، تقسيم إشارات الوصلة الصاعدة/السفلية) .

العزلات:

حماية مكبرات الصوت RF عن طريق حظر القوة المنعكسة من الأحمال غير المتطابقة (E . g . ، الهوائيات ذات المعاوقة المتغيرة) .

تثبيت المذبذبات عن طريق منع سحب التردد الناجم عن انعكاسات الحمل .



.
