مقاطعات السلطة والمقاطعون
ترك رسالة
ترتبط فواصل الطاقة ومقاطع الطاقة في الوظيفة والتطبيق وغالبًا ما يتم استخدامها بالتبادل. ومع ذلك ، بالمعنى الدقيق للكلمة ، هناك اختلافات دقيقة ، وخاصة من حيثأهداف التصميم والتركيز الوظيفي وسيناريوهات التطبيق. الاختلافات المحددة هي كما يلي:
1. الوظائف الأساسية وأهداف التصميم
مقسم السلطة
جوهره يكمن في"ثنائي التوجيه". لا يمكن فقط تقسيم طاقة إدخال واحدة فقط إلى مخرجات متعددة (وضع التوزيع) ولكن أيضًا يجمع بين سلطات الإدخال المتعددة في إخراج واحد (الجمع بين الوضع) ، لذلك يطلق عليه أيضًا "مقسم الطاقة".
التصميم يؤكدمطابقة الميناء ، وفقدان منخفض ، وعزل عالٍلضمان تشغيل فعال أثناء التوزيع الأمامي والجمع العكسي ، وتقليل انعكاس الإشارة والتداخل بين المنافذ.
فاصل السلطة
جوهرها"أحادي الاتجاه"، مع التركيز فقط على تقسيم طاقة إدخال واحدة إلى مخرجات متعددة دون النظر في وظيفة الجمع العكسي.
يركز التصميم على المزيد من التركيز علىنسب توزيع الطاقة البسيطة، مع وجود متطلبات أقل للعزلة العكسية والمطابقة ، وقد يكون الهيكل أكثر بساطة (مثل استخدام شبكة المقاوم فقط أو خط نقل بسيط).
2. الاختلافات في المؤشرات الفنية
| مؤشر | مقسم السلطة | فاصل السلطة |
|---|---|---|
| عزل | عالية (عادة ＞ 20dB) لتجنب التداخل بين الموانئ | منخفض (قد لا يكون مطلوبًا تمامًا) |
| ثنائي التوجيه | يدعم عملية ثنائية الاتجاه (التوزيع/الجمع) | يدعم التوزيع أحادي الاتجاه فقط |
| نسبة موجة الجهد الدائمة (VSWR) | منخفض (عادة ＜ 1.2) لضمان مطابقة ثنائية الاتجاه جيدة | أعلى (مطلوب فقط المطابقة الأساسية لمنفذ الإدخال) |
| فقدان الإدراج | منخفض (فقدان التوزيع بشكل رئيسي ، مثل 3DB لتقسيم اتجاهين) | قد تكون أعلى (بما في ذلك الخسائر الإضافية مثل فقدان جهد المقاوم) |
3. الهياكل النموذجية وسيناريوهات التطبيق
مقسم السلطة
الهياكل النموذجية: فواصل Wilkinson Power ، جسور خط الفرع ، وما إلى ذلك ، والتي تعتمد على خطوط النقل أو هياكل الاقتران لتحقيق توزيع عالي الدقة.
سيناريوهات التطبيق: الأنظمة التي تتطلب تشغيل ثنائية الاتجاه ، مثل وحدات نقل/استلام الرادار (تحتاج إلى توزيع إشارات الإرسال وتجمع بين إشارات الاستلام) ، صفائف الهوائي (توزيع الإشارات ودمجها) ، ومجموعات طاقة التردد الراديوي ، إلخ.

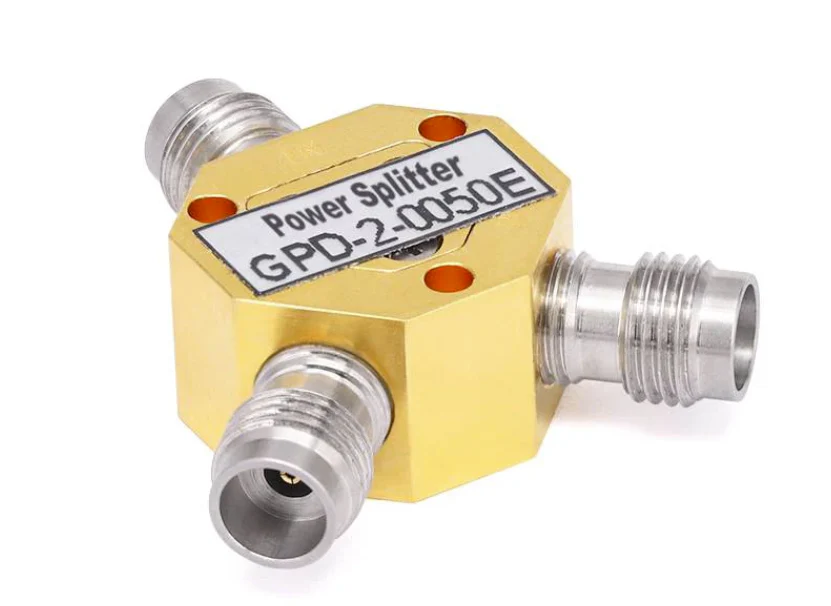

فاصل السلطة
الهياكل النموذجية: شبكات المقاوم ، وخطوط نقل من النوع T البسيط ، وما إلى ذلك ، مع بنية أبسط.
سيناريوهات التطبيق: السيناريوهات التي تتطلب توزيعًا أحادي الاتجاه فقط ، مثل توزيع إشارات تلفزيون الكابل على محطات مستخدم متعددة ، والإخراج المتوازي متعدد القنوات لمصادر الإشارة في اختبار التردد الراديوي ، واتجاه الإشارة للأجهزة ذات الطاقة المنخفضة ، وما إلى ذلك.
