الاختلافات بين استخدام الصمام الثنائي دبوس للتحكم في الجهد واستخدام واجهة دبوس D-Sub 9- للتحكم في مفتاح RF الميكانيكي

تنعكس الاختلافات بين استخدام الصمام الثنائي دبوس للتحكم في الجهد واستخدام واجهة DI-Sub 9- للتحكم في مفتاح RF الميكانيكي في جوانب متعددة ، بما في ذلك مبادئ العمل ومؤشرات الأداء والتطبيقات العملية . هنا تحليل مفصل:



1. مبادئ العمل

دبوس التحكم الصمام الثنائي:
الصمام الثنائي PIN هو جهاز أشباه الموصلات مع بنية دبوس . يقوم بتعديل نقل إشارات RF عن طريق تغيير الموصلية للطبقة الجوهرية (i) من خلال جهد تحيز DC .

التحيز إلى الأمام: يقلل من مقاومة طبقة I ، مما يسمح لارتدادات RF بالمرور بأقل خسارة .

تحيز عكسي: يوسع منطقة النضوب ، وحظر إشارات RF .
هذا المفتاح الإلكتروني هو جهاز الحالة الصلبة ، حيث يحقق سرعات التبديل من النانوسية إلى microseconds اعتمادًا على مستويات الجهد .

D-Sub 9- PIN + مفتاح ميكانيكي:
عادةً ما تقوم واجهة PIN D-Sub 9- (مثل موصل DE -9 (مثل التتابع أو الترانزستور) لتحويل إشارات المنطق منخفض الطاقة إلى حركة ميكانيكية .



2. مؤشرات الأداء

سرعة التبديل
تحتوي الثنائيات الدبوسة على سرعة تبديل من النانو ثانية إلى microseconds ، وهي مناسبة للتطبيقات عالية التردد مثل 5G و RADAR ؛
بسبب الحركة المادية ، تعمل المفاتيح الميكانيكية بسرعة ميلي ثانية وليست مناسبة لتبديل الإشارات السريعة .

فقدان الإدراج وعزله

الثنائيات دبوس: عادة ما تكون فقدان الإدراج 0 . 5–2 dB في الحالة على الدول ، اعتمادًا على التردد والتحيز . العزلة تتراوح بين 20 إلى 60 ديسيبل في التحيز العكسي ولكنها تنقص في الترددات العالية . غير الخطية لثنائيات الدبوس قد تولد التضامن ، المتطلب.

d-sub 9- pin + مفاتيح ميكانيكية: فقدان الإدراج منخفض للغاية (0 . 1–1 . 5 db) على نطاق تردد واسع . العزلة ممتازة (60-100 ديسيبل) ، وهو أمر بالغ الأهمية للمستقبلات عالية أو حساسة. لا يوجد تشويه متناسق بسبب العملية الميكانيكية البحتة.



3. قدرة معالجة الطاقة

يمكن للثنائيات الدبوس أن تتعامل مع كيلووات من الطاقة في التطبيقات النبضية (مثل الرادار) مع الإدارة الحرارية المناسبة ، ولكن قوتها المستمرة (CW) محدودة عن طريق التسخين الذاتي .
تعمل المفاتيح الميكانيكية بشكل جيد في سيناريوهات الموجة المستمرة عالية الطاقة (مثل أجهزة إرسال البث) مع قوة مصنفة تصل إلى عشرات الكيلووات .



4. الموثوقية والعمر

الثنائيات دبوس:
ليس لديهم أجزاء متحركة ، ويمكنهم تحقيق أكثر من 10^9 عمليات ، ولديهم مقاومة اهتزاز قوية .
فهي عرضة للإجهاد الحراري ، ويعتمد عمرها على دورة العمل وظروف التبريد .

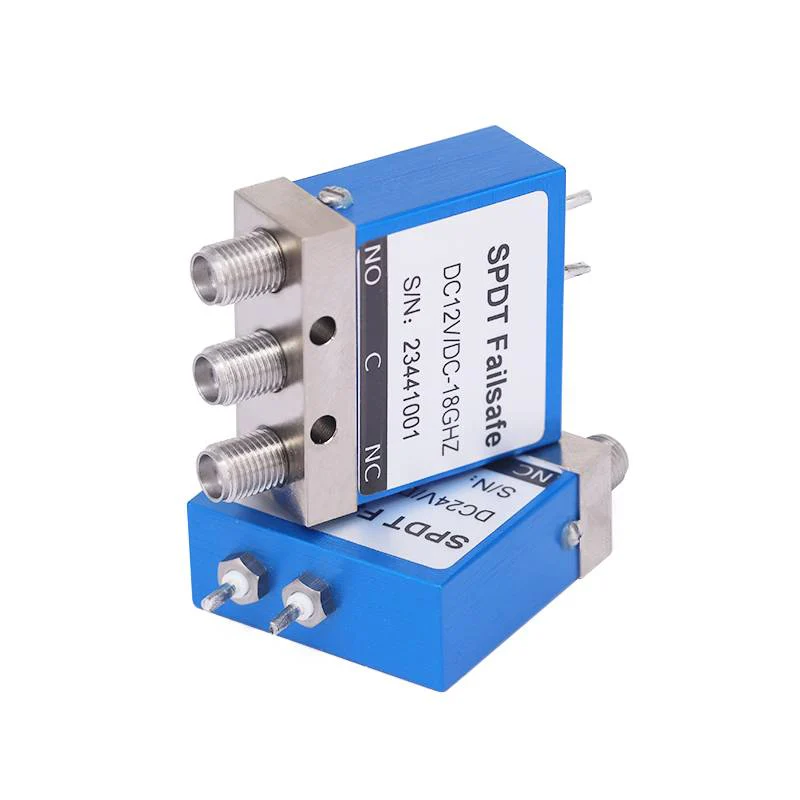

المفاتيح الميكانيكية:
عمرهم محدود (10^5-10^6 عمليات) بسبب الاتصال بالاتصال .
فهي حساسة للصدمات الجسدية والاهتزازات ، مما يقلل من موثوقيتها في البيئات القاسية .
