مجموعات معايرة التحقيق: دليل مفصل من التحضير إلى الصيانة

تعد مجموعات معايرة التحقيق أدوات مهمة في الاختبارات الإلكترونية عالية التردد (مثل RF و Microwave و Millimeter-Wave و Terahertz) . أنها تقضي على الأخطاء المنهجية التي يتم تقديمها عن طريق اختبار التجارب والكابلات والموصلات {3} S-parameters ، وفقدان الإدراج . أدناه دليل شامل يغطي كل شيء من التحضير إلى الصيانة .

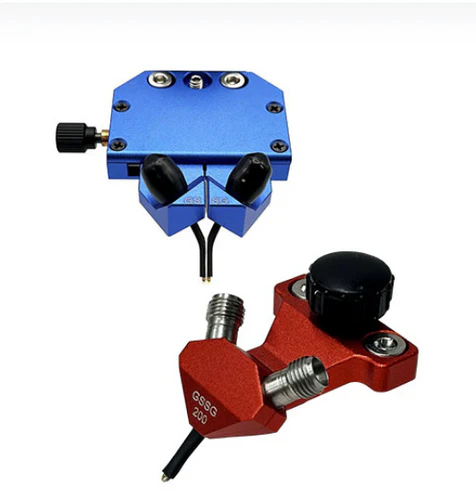

1. فهم دور مجموعات معايرة التحقيق

تتكون مجموعات معايرة المسبار من معايير دقة الهندسة (e . g . ، قصيرة ، مفتوحة ، تحميل ، من خلال ، تعكس ، ومعايير خط النقل) المصممة لتوصيف الأخطاء وتصحيحها في أنظمة الاختبار المستندة إلى التحقيق . تشمل هذه الأخطاء:



أخطاء الانعكاس: بسبب عدم تطابق المعاوقة في المجسات أو الكابلات أو الموصلات .

أخطاء الإرسال: التحولات التوهين أو المرحلة في مسار الإشارة .

الأخطاء المتعلقة بالاتصال: سوء التلامس الكهربائي بين المجسات و duts أو معايير المعايرة .



من خلال قياس هذه المعايير المعروفة ، فإن أنظمة الاختبار (e . g . ، محللات شبكة المتجهات ، VNAs) قم بحساب نموذج خطأ ، يتم استخدامه بعد ذلك لتصحيح القياسات duT اللاحقة .

2. وضع الأساس للمعايرة الدقيقة

2.1 التحكم في بيئة الاختبار

درجة الحرارة والرطوبة: إجراء المعايرة في بيئة مستقرة (عادة 23 درجة ± 2 درجة مع الرطوبة النسبية 45-55 ٪) . تسبب تقلبات درجة الحرارة توسعًا أو تقلصًا ، وتغيير الخصائص الكهربائية للتحقيقات والمعايير .

نظافة: العمل في منطقة خالية من الغبار . الملوثات (الغبار ، الزيوت ، بقايا التدفق) على نصائح التحقيق أو معايير المعايرة تحلل جودة التلامس الكهربائي وتقديم ضوضاء القياس .

2.2 فحص المعدات

تحقيقات:: تحقق من حدوث تلف فعلي (e . g . ، نصائح عازمة ، جهات الاتصال البالية) أو التلوث . نصيحة نظيفة بلطف باستخدام هواء مضغوط أو لوحات خالية من الوبر مفيدة مع كحول isopropyl .

الكابلات والموصلات: فحص الكابلات المحورية للخلل أو الضرر ؛ تأكد من أن الموصلات نظيفة وتزاوج بشكل صحيح لمنع فقدان الإشارة .

مجموعات المعايرة: تحقق من أن المعايير غير تالفة (e . g . ، لا توجد خدوش على أسطح التحميل ، لا توجد دبابيس ثنية في معايير من خلال) .

2.3 إعداد النظام

الطاقة على VNA ونظام الاختبار قبل 30 دقيقة على الأقل من المعايرة للسماح للمكونات بالوصول إلى الاستقرار الحراري .

قم بتوصيل تحقيقات VNA عبر الكابلات ، مما يضمن اتصالات ضيقة (ولكن ليس مفرطًا) لمنع تسرب الإشارة .

3. تحديد طريقة المعايرة المناسبة

تدعم مجموعات معايرة المسبار طرقًا متعددة ، تم اختيارها بناءً على نطاق التردد ، ونوع التحقيق (E . g . ، GSG ، SG) ، و DUT Geometry:



طريقة	المعايير الرئيسية	نطاق التردد	التطبيقات المثالية
solt	قصير ، مفتوح ، تحميل ، من خلال	DC - 18 جيجا هرتز	تحقيقات محورية ، هياكل مستوية (مركبات ثنائي الفينيل متعدد الكلور)
TRL	من خلال ، انعكاس ، الخط	10 جيجاهرتز - 1110 جيجا هرتز	الهياكل عالية التردد ، غير المحورية (e . g . ، دليل الموجات ، microstrips)
LRM	خط ، انعكاس ، تطابق	1 جيجاهرتز - 40 جيجا هرتز	تحقيقات متوازنة ، الهياكل غير المتماثلة

4. خطوات معايرة مفصلة

4.1 معايير المعايرة التثبيت

قم بتأمين الركيزة الخاصة بمجموعة مجموعة المعايرة (E . g . ، alumina ، Quartz) إلى طاولة عمل مستقرة ومحاذاةها مع موقع التحقيق . تأكد من أن الركيزة مسطحة لتجنب خطأ نصيحة التحقيق .

4.2 تحقيقات تحديد المواقع بشكل صحيح

استخدم مجهرًا لمحاذاة نصائح للتحقيق مع وسادات معايير المعايرة (e . g . ، وسادات قصيرة ، وسادات مفتوحة) .

تطبيق ضوئي وضغط موحد لضمان اتصال كهربائي جيد دون إتلاف المعايير أو تحقيقات . منصات الضغط المفرطة ، في حين أن الضغط غير كاف يتسبب في اتصالات متقطعة .

4.3 تنفيذ المعايرة عبر VNA

قم بتشغيل برنامج معايرة VNA وحدد الطريقة المختارة (E . g . ، solt) .

اتبع المطالبات لقياس كل قياسي بالتتابع:

قصير: A Short Level من الناحية النظرية (0 ω) لتوصيف الانعكاس في طرف التحقيق .

يفتح: بنية ذات مقاومة لا حصر لها (e . g . ، فجوة الهواء) لقياس حقول التهدئة .

حمولة: تحميل 50 Ω للمعايرة لفقدان الإشارة .

من خلال: اتصال مباشر بين أزواج التحقيق لمعايرة مسارات الإرسال .

يحسب VNA مصطلحات الخطأ (e . g . ، تتبع الانعكاس ، تتبع الإرسال ، العزلة) ويخزنها للتصحيح في الوقت الحقيقي .

5. الأخطاء الشائعة لتجنب

إهمال العوامل البيئية: المعايرة في بيئات سيئة التهوية أو عالية الحرارة تسبب الانجراف الحراري .

المعايير القذرة أو التحقيقات: الملوثات تعمل كمقاومات/مكثفات طفيلية ، وتشويه النتائج .

ضغط التحقيق المفرط: أضرار نصائح التحقيق والوسادات القياسية ، مما يؤدي إلى أخطاء دائمة .

خاتمة

يعد الاستخدام السليم لمجموعات معايرة التحقيق أمرًا أساسيًا للاختبار الإلكتروني الموثوق به . باتباع بروتوكولات التحضير الصارمة ، واختيار الطرق المناسبة ، وتنفيذ خطوات المعايرة الدقيقة ، والاحتفاظ المعايير ، وضمان المهندسين القياسات.
