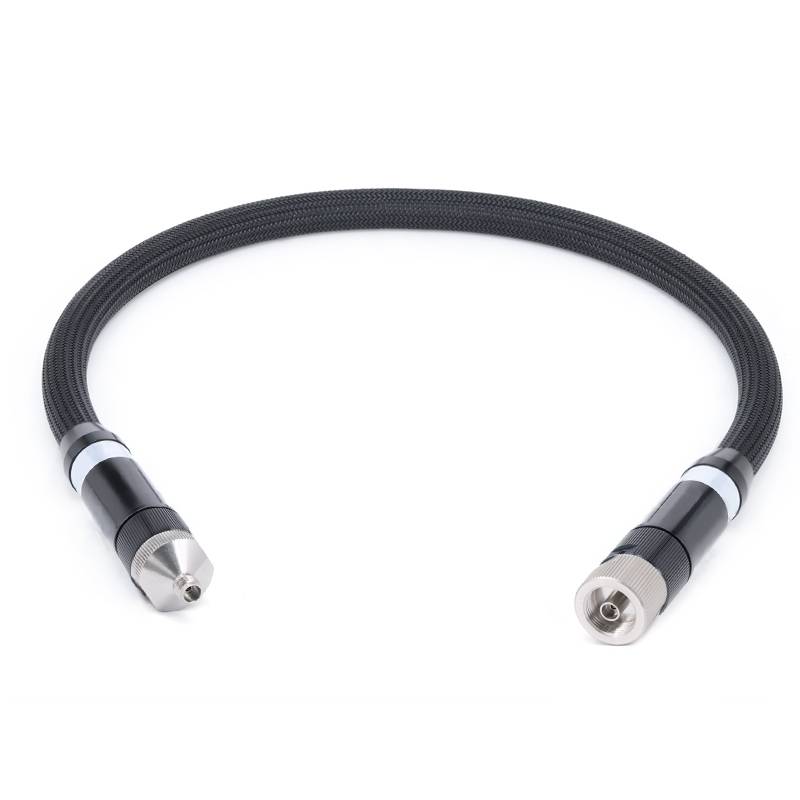

لماذا غالبًا ما تكون كابلات اختبار محلل شبكة Vector (



تنبع كابلات اختبار شبكة المتجهات المرتفعة (VNA) من متطلبات الأداء الصارمة ، والمواد المتخصصة ، وعمليات التصنيع الدقيقة ، ومراقبة جودة صارمة ، من بين عوامل أخرى . هنا تحليل مفصل للعوامل الرئيسية التي تدفع تكلفتها العالية:

1. متطلبات فهرس الأداء العالية للغاية

تعمل كابلات اختبار VNA في نطاقات عالية التردد (عادة من MHz إلى مئات GHz) ويجب أن تحافظ على سلامة إشارة عالية للغاية لضمان قياس دقيق للمعلمات مثل S-parameters ، وفقدان الإدراج ، وفقدان العائد ، واستقرار الطور.

تتضمن متطلبات الأداء الرئيسية:

فقدان الإدراج المنخفض: في نطاقات عالية التردد (e . g . ،> 18 جيجاهرتز) ، يمكن أن تتداخل الخسائر المقاومة الطفيفة أو العازلة مع نتائج القياس . تحتاج إلى استخدام موصلات منخفضة المقاومة وتوصيلات منخفضة إلى الحد الأدنى.}}

فقدان عائد مرتفع (مطابقة المعاوقة): يجب أن تحافظ قياسات VNA على انعكاسات الإشارة . بوصة).

استقرار المرحلة: يجب أن تكون التحولات في الطور الناتجة عن حركة الكبل (مثل الانحناء) أو التغيرات في درجة الحرارة ضئيلة . وهذا يتطلب تصميمات خاصة (مثل الموصلات الداخلية للجروح الحلزونية) لتثبيت المرحلة ، وبالتالي زيادة التعقيد .

التدريع التداخل الكهرومغناطيسي (EMI)/التداخل في تردد الراديو (RFI): لمنع التداخل الخارجي وتسرب الإشارة ، تستخدم الكابلات التدريع متعدد الطبقات (مثل جديلة النحاس + رقائق الألومنيوم + بوليمر موصل) ، مما يزيد من تكاليف المواد والعمالة .



2. مواد متخصصة

يتم اختيار المواد المستخدمة في كابلات VNA بعناية لتلبية متطلبات الأداء والاستقرار عالي التردد:

الموصلات: يتم استخدام النحاس النحاس النحاس المرتفع أو المطلي بالفضة/المطلية بالفضة عالية النقاء لتقليل خسائر تأثير الجلد عند الترددات العالية . الطلاء الذهبي (مكلف ولكن مقاوم للتآكل) غالبًا ما يتم استخدامه للموصلات والموصلات الداخلية.

العازل: مطلوبة من العازل الكهربائية ذات الخسارة المنخفضة ، مثل PTFE الموسعة . هذه المواد لها ثابت عازل منخفض ومستقر (εr) ، والذي يمكن أن يحافظ على ثبات المقاومة مع تغييرات في درجة الحرارة والتردد ، ولكنها مكلفة وصعبة معالجة .

غلاف: يتم استخدام مواد متينة ومرنة (مثل البوليمرات الفلورية ، البولي يوريثان ، أو ضفائر النايلون) لتحمل الإجهاد الميكانيكي (الانحناء ، التآكل) ودرجات الحرارة القصوى (-55 درجة إلى +150)



3. التصنيع الدقيق وتصميم العملية

يتطلب تصميم وإنتاج كابلات VNA دقة على مستوى الميكرومتر:

تحمل الأبعاد.

الهياكل المعقدة: تعتمد العديد من الكابلات عالية التردد تصميمات متقدمة ، مثل 塑形 هياكل لاستقرار الطور و PTFE منخفض الكثافة لتقليل الوزن والخسارة .

مجموعة يدوي عالية الدقة: قد تتطلب المكونات الحرجة للكابلات ذات التردد العالي (مثل الموصلات) التجميع اليدوي وتصحيح الأخطاء لتلبية المواصفات ، مما يزيد من تكاليف العمالة .



4. موصلات عالية الأداء

الموصلات هي جزء مهم من كابلات VNA ، ويمكن أن تكون الموصلات ذات الأداء الضعيف مصدرًا رئيسيًا لأخطاء القياس . تتطلب:

الآلات الدقيقة: الموصلات (مثل SMA ، 3 . 5 مم ، 2.4 مم ، 1.85 مم) يتم تصنيعها من النحاس النحاسي عالي الجودة أو النحاس البريليوم (الذي له خصائص شبيهة بالينابيع) مع تحكمها في ± 0.0001 بوصة.

علاج الطلاء: يضمن طلاء الذهب أو الروديوم (5–50 ميكرونشات سميكة) مقاومة التلامس المنخفضة ، ومقاومة التآكل ، وأداء التزاوج القابل للتكرار (حاسم للمعايرة) .

الاختبار والتحقق: يحتاج كل موصل إلى اختبار نسبة موجة الجهد (VSWR) ، وفقدان الإدراج ، والمتانة الميكانيكية (آلاف دورات الإدراج/الاستخراج) ، مما يزيد من وقت الإنتاج .



5. المتانة البيئية

تحتاج كابلات VNA إلى تحمل الظروف القاسية في المختبر أو المصنع أو الاختبار الميداني:

المرونة والمتانة: يجب عليهم تحمل الانحناء المتكرر ، واللف ، والتآكل دون تدهور في الأداء . وهذا يتطلب تصميمات دعم داخلية معززة ودقة متينة .

درجة الحرارة ومقاومة الطقس: يجب أن تظل المواد مستقرة تحت نطاق درجة حرارة واسعة ، وبيئات رطبة ، والتعرض للمواد الكيميائية (مثل الزيوت والمذيبات) . لذلك ، يتم استخدام المواد البلاستيكية الهندسية الباهظة الثمن واللوستومرات
