مرحلة أو تأخير مطابقة كابل اختبار RF لاختبار سينغال التفاضلي

في اختبار الإشارة التفاضلية ، يتم تحديد متطلبات الطور أو تأخير كبلات اختبار RF بشكل أساسي من خلال خصائص انتقال الإشارات التفاضلية ومتطلبات الدقة لسيناريو الاختبار . يمكن فهم هذا من المنظورات الرئيسية التالية:

1. حماية السمة الأساسية للإشارات التفاضلية - الأساس لإلغاء التداخل

تكمن الميزة الأساسية للإشارات التفاضلية في قدرتها على إلغاء تداخل الوضع المشترك (مثل التداخل الكهرومغناطيسي والضوضاء) من خلال "حساب الاختلاف" في المتلقي ، والاعتماد على حقيقة أن "الإشارات على السطرين لها سعة متساوية وقطبية معاكسة {{1}"فرق الوقت أو اختلاف المرحلةبين الإشاراتين اللتين تصلان إلى المتلقي ، مما يؤدي إلى تعطيل العلاقة المتزامنة لـ "السعة المتساوية والقطبية المعاكسة ." في مثل هذه الحالات ، لا يمكن إلغاء التداخل بشكل فعال وقد يتضخم ، مما يقلل مباشرة من إمكانية مكافحة التداخل للإشارات التفاضلية .

2. تجنب تشويه الإشارة لضمان دقة الاختبار

يعتمد نقل الإشارات التفاضلية على "تناظر" الخطين:

سوف يتسبب عدم تطابق التأخير في وصول الإشارات إلى المتلقي بشكل غير متزامن ، مما يؤدي إلى تداخل الموجي المضطربة (E . g . ، اختلال بين الحواف الصاعدة والسقوط) وينتج عنهماتشويه الموجة;

سيؤدي عدم تطابق الطور (خاصة في سيناريوهات RF عالية التردد) إلى انحراف علاقة الطور للإشارات عن التوقعات المصممة ، مما يعطل منطق توقيت الإشارات .
ستؤثر هذه التشوهات بشكل مباشر على صحة نتائج الاختبار ، مما يؤدي إلى سوء الحكم حول جودة الإشارة وأداء الإرسال .

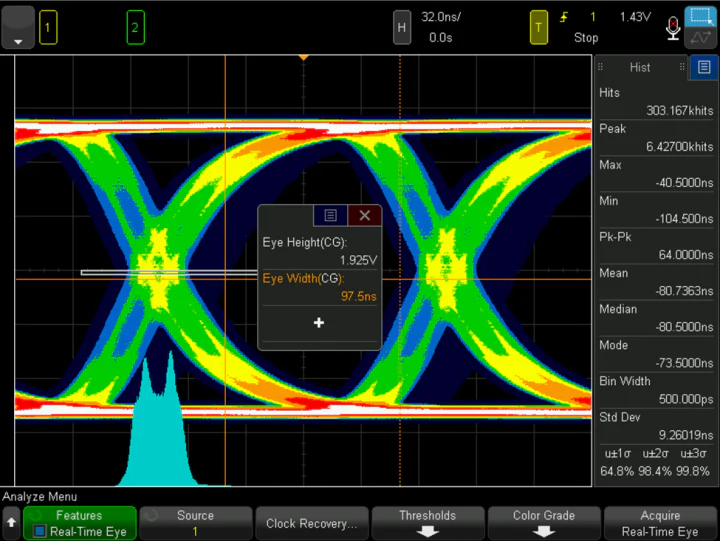

3. منع أخطاء التوقيت للتكيف مع سيناريوهات الإشارة عالية السرعة

في نقل الإشارة التفاضلية عالية السرعة (مثل USB ، PCIE ، HDMI ، إلخ .) ، تكون فترة الإشارة قصيرة للغاية (مستوى النانوسيوم أو حتى مستوى picosecond) . حتى تأخير صغير أو انحراف صغير (e . g. "عقد الوقت" للإشارة ، تسببأخطاء التوقيت{{0}} سيؤدي هذا إلى سوء تقدير منطق البيانات (الارتباك بين 0 و 1) في جهاز الاستقبال ، أو زيادة معدل خطأ البت ، أو حتى التسبب الأداء .

4. الحفاظ على سلامة الإشارة وتقليل التداخل الثانوي

الكابلات ذات الطور غير المتطابق أو التأخير ستعطل استمرارية خط النقل ، مما يسببانعكاس الإشارةوالحديث المتحدث:

سوف يؤدي الانعكاس إلى تراكب الإشارة والتذبذب ، مما يؤدي إلى تشوهات الطول الموجي مثل التجاوز والخطوط الداخلية ؛

سوف يتسبب الحديث المتبادل في الاقتران الكهرومغناطيسي غير الضروري بين خطين الإشارة ، مما يتداخل مع الإشارات .
من ناحية أخرى ، يمكن للكابلات المتطابقة تقليل هذه المشكلات إلى الحد الأدنى ، مما يضمن "سلامة" الإشارة من جهاز الإرسال إلى جهاز الاستقبال وجعل نتائج الاختبار أكثر اتساقًا مع الحالة الفعلية للنظام .

باختصار ، تعد مطابقة المرحلة أو التأخير شرطًا أساسيًا لضمان دقة وموثوقية اختبار الإشارات التفاضلية . خاصة في السيناريوهات عالية التردد والعالي السرعة ، ويرتبط تأثيره مباشرة بصلاحية استنتاجات الاختبار ودقة تقييم أداء النظام .
